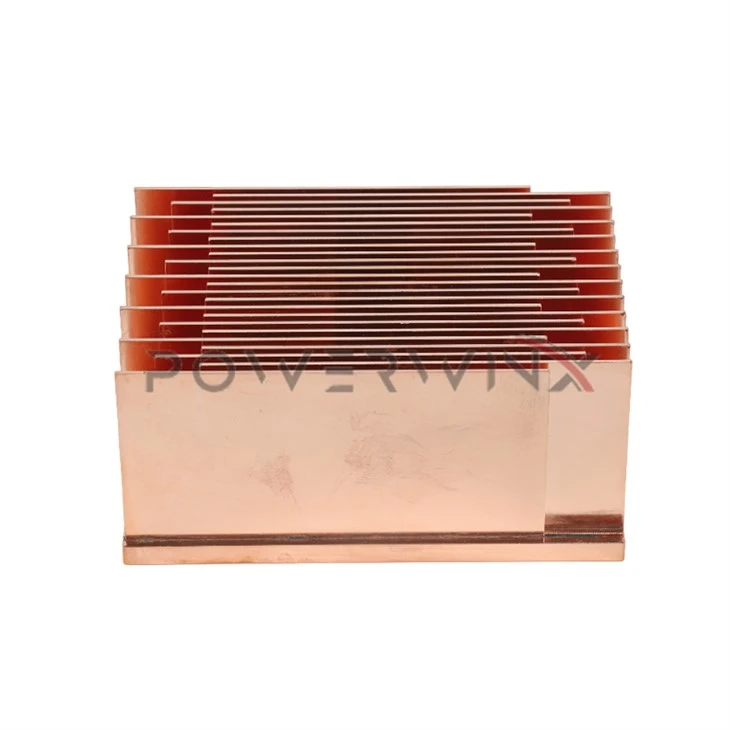

Panas sirip sirip terikat adalah solusi manajemen termal khusus yang direkayasa untuk menangani fluks panas tinggi dalam elektronik dan sistem industri. Tidak seperti desain pipa yang diekstrusi atau diekstrusi, fitur sirip individual yang terikat pada dasar padat, menawarkan luas permukaan yang luar biasa untuk disipasi panas. Konstruksi ini unggul dalam aplikasi yang membutuhkan pendinginan yang kuat, seperti penguat daya, drive motor, dan peralatan telekomunikasi. Dengan menggabungkan fleksibilitas dalam desain sirip dengan kinerja termal tinggi, heat sink sirip terikat memberikan alternatif yang efektif untuk ruang - terbatas, tinggi - lingkungan daya.
Proses Sirip Ikatan
Bahan
Panas sirip sirip terikat biasanya menggunakan aluminium atau tembaga, dipilih untuk sifat termal dan kompatibilitas manufaktur. Aluminium, seringkali aluminium 6061 atau 6063, disukai untuk sirip dan basis karena sifatnya yang ringan (2,7 g/cm³), konduktivitas termal yang baik (sekitar 167-200 W/m · k), dan keterjangkauan. Tembaga, dengan konduktivitas superior 400 W/m · K, kadang -kadang digunakan untuk basis dalam model kinerja - tinggi untuk meningkatkan penyebaran panas. Proses ikatan menggunakan epoksi konduktif termal, solder, atau pemberani, memastikan koneksi yang kuat, panas - antara sirip dan basis, sementara hasil akhir opsional seperti anodizing boost daya tahan.
Parameter Produk (Spesifikasi)
Panas sirip sirip terikat dapat disesuaikan untuk memenuhi kebutuhan pendinginan tertentu, dengan spesifikasi khas termasuk:
- Bahan sirip:Aluminium atau tembaga
- Bahan dasar:Aluminium atau tembaga
- Ketebalan sirip:0.2mm - 2.0mm
- Tinggi Sirip:Hingga 150mm
- Jarak sirip:1.0mm - 10mm
- Ketebalan dasar:3mm - 10mm
- Konduktivitas Termal:High - Kinerja disipasi panas efisiensi
- Metode ikatan:High - Thermal - Konduktivitas Epoxy atau Soldering
- Perawatan Permukaan:Anodisasi, lapisan bubuk, atau pelapisan nikel untuk ketahanan korosi
- Kustomisasi:Tersedia dalam berbagai ukuran, kepadatan sirip, dan konfigurasi dasar yang sesuai dengan berbagai aplikasi
Semua spesifikasi di atas hanya untuk referensi dan dapat berubah berdasarkan ukuran sirip, tinggi sirip, celah sirip, lebar sirip dll ...
Fitur dan aplikasi produk
Sambungan sirip terikat menawarkan keunggulan yang berbeda: kepadatan sirip tinggi untuk luas permukaan yang dimaksimalkan, disipasi panas yang sangat baik di bawah konveksi paksa, dan kemampuan untuk menggunakan logam yang berbeda (misalnya, basis tembaga, sirip aluminium) untuk kinerja yang dioptimalkan. Desain modular mereka mendukung sirip yang lebih tinggi atau lebih tipis daripada wastafel yang diekstrusi, meningkatkan efisiensi aliran udara. Mereka juga tahan lama, menahan tekanan mekanis dan termal.
Aplikasi Span Power Electronics, Modul Pendingin IGBT dalam Inverter Energi Terbarukan, dan Mengelola Panas dalam Amplifier RF untuk Penyiaran. Mereka juga penting dalam perangkat keras militer, di mana pendinginan kapasitas yang kokoh, tinggi - sangat penting, dan dalam sistem pencahayaan LED yang membutuhkan kontrol termal yang konsisten untuk umur panjang.
Detail Produksi
Produksi heat sink sirip terikat dimulai dengan menyiapkan pangkalan, biasanya dikerjakan dari aluminium atau tembaga ke lapisan rata yang rata dan halus untuk perpindahan panas yang optimal. Sirip dipotong dari lembaran logam - baik aluminium atau tembaga - menggunakan presisi prapas atau geser untuk mencapai ketebalan dan tinggi yang seragam. Sirip ini kemudian diikat ke pangkalan menggunakan kekuatan - tinggi, epoksi konduktif termal untuk biaya - perakitan efektif, atau solder/brazing untuk konduktivitas yang unggul dalam model premium. Proses ikatan terjadi di bawah tekanan dan suhu terkontrol (misalnya, 150-200 derajat untuk penyembuhan epoksi) untuk memastikan gabungan gratis yang aman, celah-. Posting - perakitan, heat sink dipangkas sesuai ukuran, dan perawatan permukaan seperti anodisasi atau pelapisan hitam diterapkan untuk meningkatkan ketahanan korosi dan estetika. Inspeksi akhir mengkonfirmasi integritas struktural dan efisiensi termal.
Singkatnya, heat sink sirip terikat, dengan opsi material serbaguna dan desain kinerja - yang tinggi, memberikan pendinginan yang andal untuk aplikasi intensif canggih, panas-, menampilkan presisi teknik yang terbaik.
Powerwinx adalah ahli tepercaya dalam teknologi heat sink fin terikat, memberikan solusi termal tingkat - teratas untuk elektronik daya tinggi-. Mengkhususkan diri dalam presisi - desain yang direkayasa dengan aluminium dan tembaga, powerwinx memastikan disipasi panas yang unggul untuk aplikasi seperti penguat daya dan inverter. Bergantung pada Powerwinx untuk heat sink sirip terikat profesional dan khusus yang memenuhi tuntutan pendinginan terberat.
